供 水 調 度 系 統

洛陽訊捷科技有限公司是專業從事通信、工業自動控制系統設計、生產、安裝和調試的企業，完善的檢測手段和豐富的實踐經驗。先后研制的CC-256系列分布式微機自動控制系統、無線測控系統、無線數據傳輸系統等，廣泛應用在航空、電力、鐵路、石油化工、城市供水等行業，提高了企事業單位的工作效率、減輕了工人勞動強度，并使設備安全得到了保障，產生了明顯的經濟效益和良好的社會效益。

為改善供水系統的現代化管理水平，結合本單位多年從事無線數據傳輸領域的研究成果，本著先進可靠、經濟實用、操作方便的原則對供水自動管理系統進行設計，其系統部分界面和功能如下：

1.1.1、供水測控主機可對加壓泵、水池、水塔水位和深井泵的終端機進行遙測、遙控操作。在“自動”位程序設定通過測量清水池和水塔水位的高低，分別控制深井泵和加壓泵電機的啟動和停止，完成對整個供水區域的自動供水。

1.1.2、主測控機可在設定周期內，自動巡測所有終端，循環把現場各水泵運行狀態、電機的工作電壓、運行電流、水池水位、壓力等顯示在主測控機顯示器上，同時自動處理有關數據，并存儲在數據庫中。

1.1.3、系統可隨時對任意終端進行單機測量和控制，顯示終端電機的工作狀態及運行參數。

1.1.4、為提高系統可靠性，主測控機設有各級操作員密碼和系統維護人員操作密碼，并把修改系統設置和控制操作記錄在數據庫中，具有最高權限級別的人員才能打開查看。

1.1.5、主測控機可隨時接收處理終端上報的各種告警：包括電機電壓、電流和水位偏離上下限的告警信息，并對值班人員進行提示。

1.1.6、主測控機可根據實際需要隨時打印設備運行情況、報表等各種數據，供工作人員對系統運行情況進行分析和調整。

1.1.7、系統設置有終端運行參數、時鐘和告警門限值管理功能，巡測周期時間可設定，終端的系數可在主測控機上進行設置。



1.2 主調度機的操作

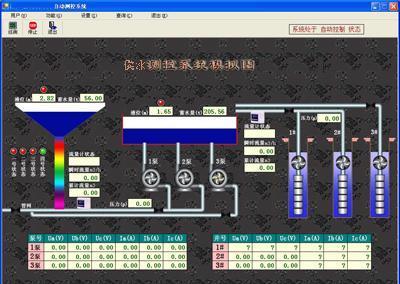

主調度機由若干部分組成，每次加電開機，系統、軟件啟動后，主顯示器上顯示出本監控系統的啟動畫面，如圖1-2所示。至此，系統開機完畢。

在系統主畫面上可進行系統圖操作和菜單操作所有功能，如：系統控制、系統測量、系統通信、數據查看、系統設置、數據處理、密碼設置、系統幫助等


圖1-2 主調度機系統操作主畫面

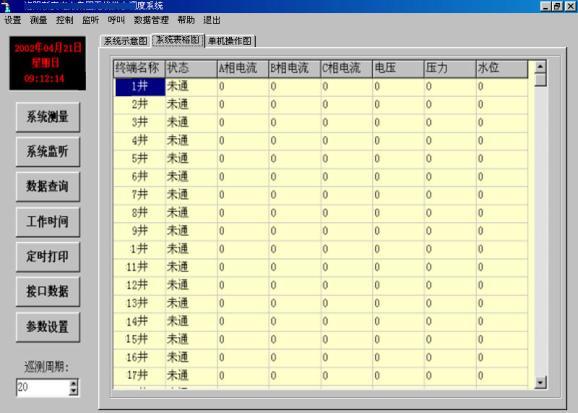

    主畫面：如圖1-2所示的畫面，所進行的一些操作主要在此畫面上進行。此畫面按其用途分為三部分:系統示意圖、系統表格圖、單機操作圖部分。

    1.2.1 主菜單：位于顯示器畫面上側，其上包括系統設置、系統測量、控制、監聽、錄音處理、數據處理、幫助、退出等功能；以及系統日期、星期、時間、控制方式、測量標志等設置。

    1.2.2 系統設置

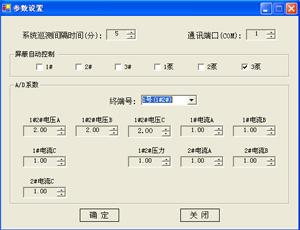

單擊“系統設置”按鍵，進入系統設置窗口。如圖1-3所示，其上顯示出了系統可進行的各項功能設置和數據設置，如系統設置有密碼設定與修改，通信口設置，巡測周期設定，終端數增刪與屏蔽，各終端參數的系數及校正值的設置.


圖1-3 系統設置

    自動測量周期：?jiǎn)螕糇詣?dòng)測量周期左側的“測量周期”的兩個三角，可修改自動測量周期(測量周期不包括告警處理以及其它操作)。每隔一個測量周期，主調度機對所有終端進行一次測量。當測量完畢時，將數據保存到數據庫。當進行自動測量時，主菜單中的“系統測量”鍵名將改為“終止測量”，按下時將終止自動測量。

1.2.3 用戶設置

    進入用戶設置，可進行用戶添加、刪除、名稱修改、地址修改、數據名稱、修改、系數修改等。

1.3 單機控制

單機控制包括:單機啟動、單機關機、測量和監聽。如圖4-4所示。可對某單機進行全方位的測控，直觀易懂。


圖1-4 單機操作窗口

    1.4 口令設置

      單擊設置菜單下的口令設置按鈕，進入口令操作窗口。如圖1-5所示?？诹畈僮靼ǎ盒薷目诹睿瑒h除用戶，新建用戶和返回。  　


圖1-5 口令操作窗口

     單擊 “修改口令”，彈出口令修改窗口。如圖1-6所示。輸入用戶名、舊口令、新口令、確認。只有用戶名、舊口令正確，新口令和確認相同，口令修改才能成功。  　


圖1-6 口令修改窗口

     單擊“刪除用戶”，彈出刪除用戶窗口。如圖1-7所示。只有系統管理員才能刪除用戶。輸入管理員口令、用戶名、用戶口令。只有管理員口令、用戶名、用戶口令正確，刪除用戶才能成功。


圖1-7刪除用戶窗口

    單擊“新建用戶”，彈出新建用戶窗口。如圖1-8所示。只有系統管理員才能新建用戶。輸入管理員口令、用戶名、用戶口令。只有管理員口令正確，新建用戶才能成功。

    在遙開電機、閥門；遙關電機、閥門；落選電機、閥門；入選電機、閥門；數據刪除。


圖1-8 新建用戶窗口

錄音文件刪除、系統設置、退出系統時，都要輸入用戶名及其口令。單擊“OK”按鈕保存修改的內容返回，單擊“CANCEL”不保存修改的內容返回。

    1.5 系統測量

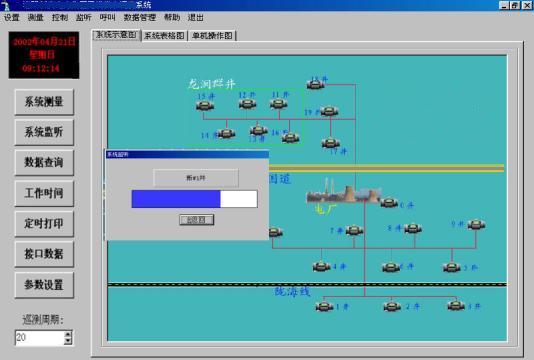

    單擊測量菜單下的“系統測量”（如圖1-9）鍵時，系統從齊心莊1號深井泵開始測量，測量所有的終端。當進行系統測量時，鍵名改為終止測量，按下就終止測量(測量時，測量標志將進行旋轉)。如圖1-9所示。 　


圖1-9 系統測量畫面

  1.6 信息表格處理

    單擊“信息表格處理”按鍵，進入信息表格處理窗口。如圖1-10所示。處理包括電機數據、供水?dāng)?shù)據、供電數據、開關狀態、電機告警，其他告警六個頁面。每個頁面只顯示當前頁面起始時間至終止時間之間的數據。修改時間后可按刷新鍵進行刷新。按報表鍵可打印當前頁面的數據，按刪除鍵可刪除當前頁面的數據。按返回退出信息處理。　


圖1-10信息表格處理窗口

    1.7 系統監聽

    單擊“系統監聽”，主調度機將對0～19號深井泵進行監聽。如圖1-11所示  　


圖1-11 系統監聽窗口

     1.8 單擊數據處理菜單下的“供水曲線”鈕時，進入供水曲線窗口。供水曲線窗口包括#0-#19泵每日、每月、每年以及與同期相比曲線圖。顯示確定日期的供水曲線。可修改日期，然后按刷新鍵，顯示當日水位曲線。按“打印”鍵，可打印當前屏幕的水位曲線。按“返回”鍵退出供水曲線窗口。

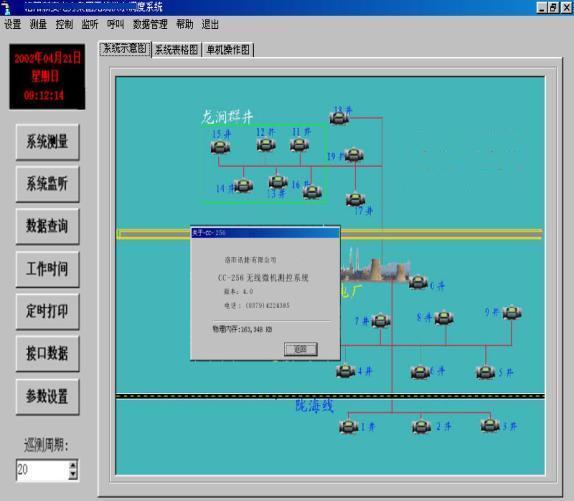

    1.9  單擊幫助菜單里面的“關于”鍵，顯示版本信息等。如圖1-12所示。


圖1-12 關于示意圖
